灑水車水泵概述-灑水車水泵工作原理-灑水車水泵維修過程

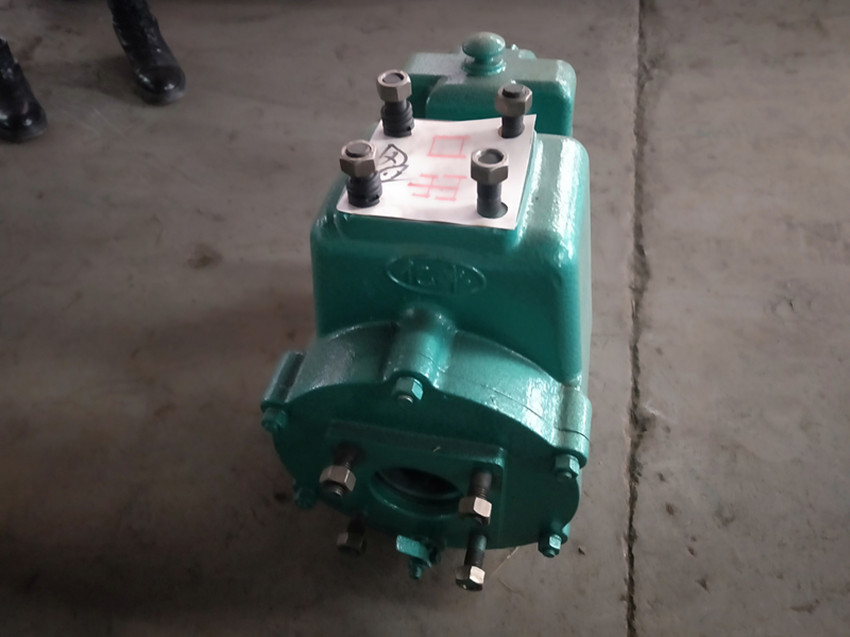

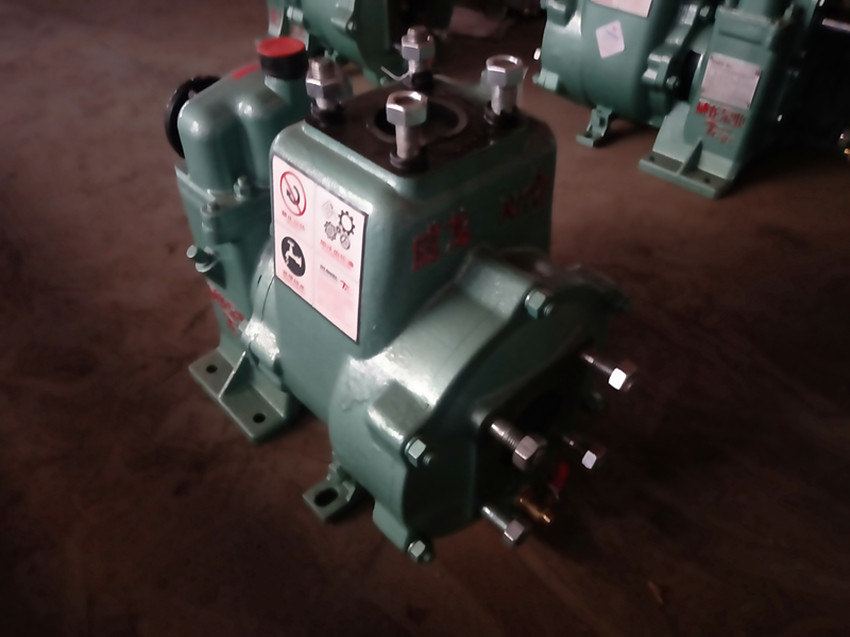

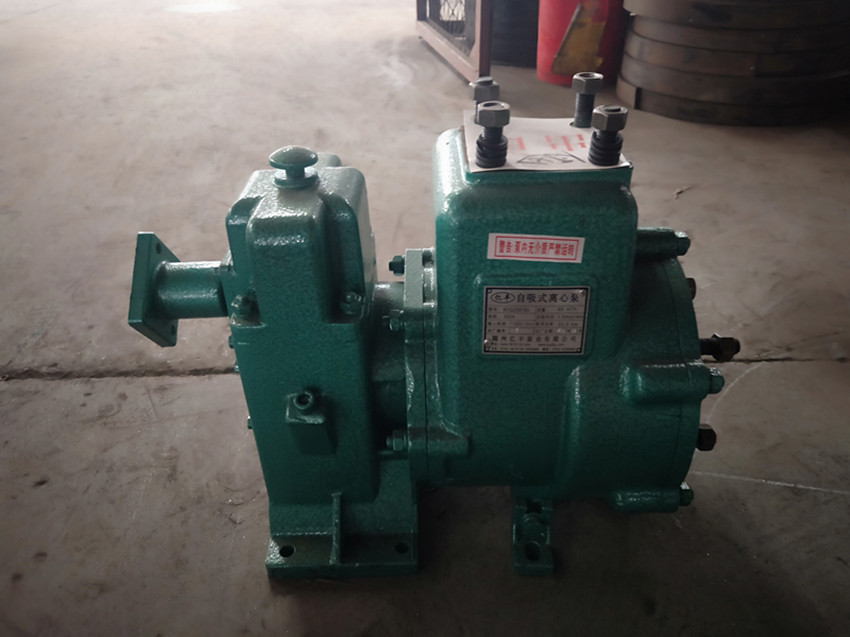

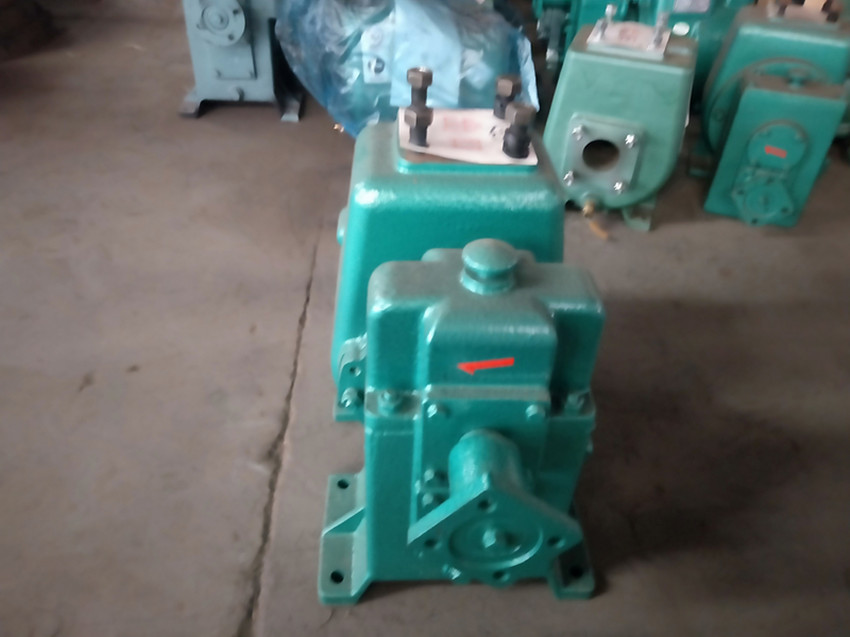

灑水車水泵主要用于灑水車、園林綠化灑水車、消防灑水車等環衛汽車，具有路面清洗除塵、路旁綠化灌溉（后接灑水車水炮時）等作用

二、工作原理

該系列泵采用外混式自吸結構，泵內應存有適量的液體。泵啟動后，葉輪旋轉，葉輪進口處形成負壓，吸入管路中的氣體與泵內液體混合，通過壓出室進入氣液分離室。為保證泵具有良好的自吸性能，必須滿足以下條件：

• 泵工作前，泵內的液體存量必須高于泵軸，因此泵進口處必須接一個向上彎的彎管再接一個水平管和快速接頭，快速接頭中心線必須高于泵軸中心線300毫米2。

• 進口管路系統必須保證不漏氣2。

• 吸水管的吸入頭必須浸沒于水下，以免空氣吸入水管2。

• 出口管道與泵出口連接時必須保證直管長度≥200毫米后再接彎管

•


三、常見型號及參數

• 80QZB(F)60/90

• 流量(m3/h)：60

• 揚程：90

• 輸入軸轉速(r/min)：1180

• 軸功率：22.5

• 自吸高度：6.5

• 自吸時間(min/5m)：1.0

• 效率：65%

• 備注：左、右旋轉2。

• 65QZB(F)40/45

• 流量(m3/h)：40

• 揚程：45

• 輸入軸轉速(r/min)：1450

• 軸功率：9.25

• 自吸高度：6.5

• 自吸時間(min/5m)：1.0

• 效率：65%2。




四、拆卸與安裝

（一）拆卸方法

1. 找到放油螺絲將其旋下，打開放水閥門將水泵里的剩余液體和齒輪箱里的潤滑油排出干凈，免得灑水車水泵里的水倒出弄臟衣服

1. 把管道和機座螺栓一一拆除，將泵取下，拆去進口法蘭；拆下法蘭盤的時候要記住水泵進出口的安裝位置，方便安裝時對接進出口

2. 拆葉輪：先旋下葉輪螺母，再拆下灑水車水泵與齒輪箱的聯接螺母，然后用M12螺栓慢慢的頂開螺孔中旋入的M12螺栓，此時泵體和齒輪箱同時被頂開，第一級葉輪自動脫出，第二級葉輪、機械密封就和齒輪箱一起與泵體分離2。

3. 拆去齒輪箱蓋和輸入軸承蓋，將輸入軸承由水泵體側打出，最后從箱體上方將主動齒輪取出2。




（二）安裝方法

1. 安裝前應先把灑水泵兩側的撐腳卸下，將泵軸心與聯軸器對準，把齒輪箱上的四個螺栓擰緊后再將撐腳裝上

2. 注意對整齊油封間隙，調試葉輪的位置，不要使其在旋轉時擦到箱體2。

3. 灑水泵進出口管路必須緊固在車身上，不能使其重量被泵承受，管路中還應加裝過濾網




五、常見問題及解決方法

（一）水泵抽不上來水

1. 首先應該檢查一下灑水車的管路是否密封嚴了，經過檢查沒有問題的話，那么應該接著檢查一下灑水車膠墊，調整一下密封墊的厚度，擰緊相關的螺絲2。

2. 經過檢查以上部分不存在任何問題的話，下一步就應該查看灑水車濾水器是否入水夠深，吸水高度應大于允許高度，應當確認濾水器吸水高度小于5米，足夠深置2。

（二）灑水寬度不足

1. 首先應查看一下灑水泵轉速是否達不到額定值，只需要加足油門，提高灑水車發動機轉速讓其到達灑水泵轉速的額定值2。

2. 然后再查看一下灑水車噴頭噴灑角度是否正確，若是只需要調整噴頭噴灑角度到達正確位置就行

（三）水罐放不出水

1. 可能是水罐太臟，濾網堵塞，要做的就是將水罐沖洗干凈，清洗濾網清除濾網里的雜物2。

2. 如果是冬天出現放不出水的情況，可能是溫度過低造成罐內結冰，應當使用熱水或熱氣使冰融化
